Логопериодическая антенна "Скрепка".

 27-10-2024

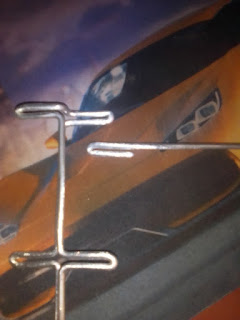

Название дано по типу соединения элементов антенны.Принцип понятен из фото.

Получается достаточно прочно для УКВ диапазона.

437Мгц

145Мгц

По хорошему,конечно,надо теперь всё пропоять.Но алюминий паять нечем и как неизвестно.А разбираться опять лень.Ибо интересен был только принцип крепления.На приём для 437 и 145 МГц,вроде работает (спутники).На передачу на 145,5(а точнее по всему диапазону 144...146МГц) по индикатору напряжённости поля то же.

Формулы для расчёта взяты из старой книги.

Точнее из части книги.Ни обложка,ни название,не сохранились.Такая досталась.

На фото не совсем четко видно расстояния между элементами,поэтому уточняю...между рефлектором и вибратором 0,07.Между вибратором и директором 0,06.На тыльной стороне,там где входит кабель,собирательные линии замкнуты.Хотя это хорошо видно на изготавливаемой антенне.

29-11-2024 Вариант антенны для 27 МГц.Расчитана по формулам,что указаны на фото выше.Но частота для расчёта выбрана 24 МГц.В надежде что максимальное усиление получится где то районе 27,2Мгц.И возможно оно так и получилось.В сравнении с АБВ, раннее опубликованной.Ибо определить какая же антенна лутче сложнее было именно на частоте 27,2Мгц.Дня три щёлкал тудым-сюдым,пытаясь определить победителя.

По уровням почти одинаково,а вот по шумам горизонтальная поляризация у ЛПА в сравнении с вертикальной у АБВ,немного выигрывает.Но проигрывает по общему конструктиву.Четыре мачты против двух.Поэтому будет в ближайшее время демонтирована.

Освободив мачты для очередной антенны "Lazy J"(из журнала "Радио")Почти уже готова.

Надо успеть "наиграться" пока Солнце на пике.
