Двухтактная АРУ.

 АРУ для "ТАКТАТ"-а(опубликован ранее в этом блоге).Уже давно собрана на основной плате.

Ключ.

 В моем случае это скорее генератор для настройки антенны в режиме TX.Чтобы не "алекать".С дополнительной опцией поигратся ключиком.Тем более что он есть.Классический,черный,как в кино.Тлг правда мне не ведомо.Хотя принцип передачи конечно ,замечателен.



Драм-машина.

 Основной агрегат для экспериментов с самодельными ЭМИ.Именно с него и подовались упровляющие импульсы на все электромузыкальное что описано в этом блоге.В качестве кнопок использовались разьемы от какойто аппаратуры.

ВЧ тракт.

  Хотелось минимизировать вч часть приемника с двумя преобразованиями...

НЧ тракт для TX.

 Компиляция из разных схем.Собрана была только в макете.Посмотреть "у целом" так сказать.Вообщем работало,но надо оптимизировать.А повода для этого пока нет.

Искуственная индуктивность.

 Тоже когда то озадачело.Правда там и LC измеритель был самодельный..



ПЧ тракт.



 УПЧ на гибриде ПБС-а и каскада на полевом транзисторе.

Соглосование входного контура УВЧ.



  Был и такой вариант.

Микшер для Dj.



 Городил я схему,городил.Даже собирал на макете.А в конечном итоге все оказалось гораздо проще.

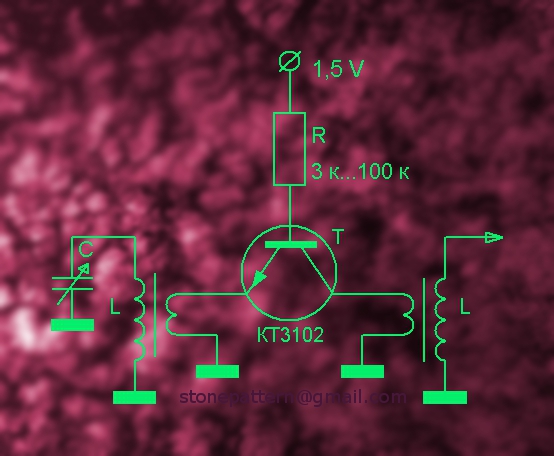

Странный УВЧ.

 Оно действительно усиливоло сигнал.Только непонятно как...



Применение искуственной "земли".



  Единствено что забылось,это где именно она(вместе с контуром) включалась.На входе фидера,дома, или на выходе в огороде.Непосредственно возле антенны.

Регулятор тембра.



  Еще один.Особенность кроме уровней НЧ и ВЧ,регулируется и ширина полос.И в отличии от первоисточника здесь используется однополярное питание.Собрано все было на картоне(принцип уже есть в этом блоге) и проездило в авто не один год.

Стереоприставки.

 Стереоприставки для усиления стерео эфекта.Ну вот чтоб еще "ярче" было...

Динамический фильтр для ЭМИ.

 Динамический значит модулируемый внешними сигналами управления.Фактически это полосовой фильтр у которого частоты среза с верху и с низу АЧХ управляются независимо.В качестве источника управления использовалась в основном простая  драм машинка.Т.е. сигналы были синхронизированы с основным ритмическим рисунком.Получалось что то вроде "бас-линии".

Стерео-эфект для ревербератора.

 Был у меня когда то самодельный,цифровой ревербератор.У которого был один недостаток.Он был "моно".А хотелось "стерео".Ну или хотя бы какое нибуть "квази-стерео"...

Компоратор для "Синклера".



В свое время эта схемка,позволила считать те программы с кассеты для "Синклера",которые "штатными" средствами не читались.

Преобразователь напряжения.

 Просто было интересно,если действительно,обычный трансформатор от лампового тв,включить "задом на перед".Что будет?..

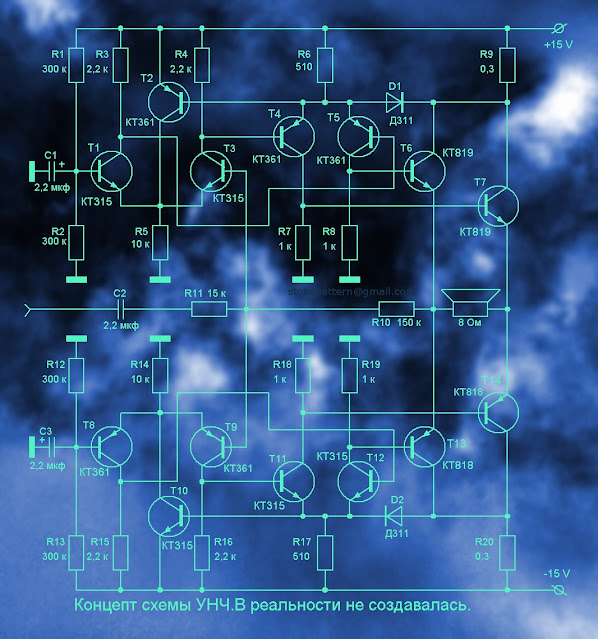

Двухтактно-двухтактный УНЧ.



 Импровизация на тему УНЧ Акулиничева из старого(70-е)журнала "Радио".Его схема заработала но мощности не хватало.По моему ват 10 всего.Хотелось побольше.Так вот и нарисовалась это схемка.До практики дело правда так и не дошло...

Бас-генератор.

Бас-генератор для ЭМИ.НЧ сигнал пилообразной формы преобразуется в прямоугольный и поступает на смеситель.В преобразователе есть возможность модуляции.Т.е. фактически получается ШИМ сигнал.Отчего бас из ...э "плоского" становится объемным,плывущим напоминающим рокот авиационого двигателя.Далее(не показано) сигнал уходит в управлемые(модулируемые)фильтры.Их вариантов было много.Какой именно был в этой схеме уже не вспомнить.Да и не зачем.В софтовом конструкторе музыкальных синтезаторов можно все это повторить без особых проблем...

Неправильный смеситель.

 Возник в ходе "битвы"со смесителем от трансивера НДК-97 .Уровни получались слишком маленькие.Раз в 10 или 20.Перепробываны были все варианты.И вот в ходе очередной перепайки приемник "ожил". Но радоваться было рано.Ибо...

Электрогитара.

Однажды ко мне попала электрогитара из которой было выдрано все.Фактически осталась одна деревяшка.И через некоторое время появилось вот это...

Стабилизатор температуры.

 Делал не себе и очень давно.В тетради стоит метка что работает хорошо.Ну...поверим.

Блок питания для "Карата".

 Блок питания для радиостанции "Карат".Фона переменного тока нет.Микросхема стабилизатора не греется.Выходное напряжение,в режиме передачи 13,5 вольт.

КСВ-метр.

 Стандартный,классический вариант.Нестандартное только феритовое кольцо.От тв антенн.Настраивались антенны для 2.7МГц.В частности раннее опубликованная рамка.

Магнитный индикатор напряженности поля.



 В первоночальной версии к выходу еще и наушники подключались.И например у радиостанции РСО-5 ,в режиме передачи,отчетливо слышался фон переменного тока.

Кварцевый генератор на цифровых м/с.

 Его предпологалось использовать для ориентировочной настройки антенн.Был изготовлен в текстолите.Работал в принципе.Но до практики  дело не дошло...

Антенноскоп.

 Так вроде это называется.То же работало.Настраивал рамочные антенны.В качестве стрелочного прибора использовался небольшой индикатор от кассетного магнитофона.

Стрелочный частотомер.

 Работал и не один год и не только по прямому назначению но и как измеритель емкости и индуктивности.Недостаток один зависимость от точности стабилизации напрежения питания(в то время не было еще в наличии у меня интегральных стабилизаторов,только самодельные).

Формирователь огибающей для ЭМИ.

 Конечно это не совсем полноценная ADSR (или ADCR?),но мне нужна была именно такая..

Стереозвук по двум проводам.

 Эксперимент из начала 90 х прошлого века.

Блок питания для...

 Ну например,в моем случае,цифравого ревербератора.

Формирователь сигнала с фазовым сдвигом.

 На экране осцилографа действительнго получалась окружность...вау!(возглас 20 летней давности).

Темброблок для УНЧ.

 В состав устройства входят,тонкомпенсированный регулятор громкости,собственно темброблок и регулятор баланса.

Формирователь синусоиды из " цифры".

 Вот такую закономерность заметил в ходе экспериментов.

Транзисторный DSB детектор.

 Отличительная особенность,большой уровень сигнала НЧ на выходе.

РСО-5 модификация.

 Было это давно и на данный момент я уже "не в теме".Поэтому просто перересовал схемки и сделал фото...

Лямбда "детектор".

 Небольшой эксперимент из конца прошлого века.



АМ радиоприемник с ПЧ 57 МГц.

 Както прочитав про свойства кварцевого резонатора решил услышать собственными ушами что это такое.Так и появилась эта схемка.Принимала все от ДВ до КВ.

Ламповый DSB детектор.

 Это была первая и пока единственная ламповая конструкция.Предстовляла собой приставку для приема однополосных сигналов и была встроена в древнию радиолу.В которой был КВ диапазон 7 МГц.Работала пару лет...

К174УР5 в тракте ПЧ.

 В качестве последнего смесителя и УНЧ.Испытывалась в схеме "Тактат"-а.Прямо в модуле СМРК-2-1.Со всем штатным "обвесом".В качестве УНЧ используется ,УПТ микросхемы.Контур LC настроен на частоту 500 кГц.

Формирователь ШИМ сигнала.



Транзитнощелевой тракт.

 Этому варианту блок схемы уже наверное лет 20.И когда она будет проверена,хотя бы в макете,неизвестно.Поэтому что ей пылиться в тетради,пусть будет опубликована.Может кому и сгодиться...



Openbox AS1 HD - "Среда обитания".

 Openbox AS1 HD - спутниковый ресивер на андроиде. "Среда обетания" - soft.

И в начале как обычно...игрушки.А именно игры для приставки N64(используется эмулятор).Вот список тех игр что запустились..
