Этому варианту блок схемы уже наверное лет 20.И когда она будет проверена,хотя бы в макете,неизвестно.Поэтому что ей пылиться в тетради,пусть будет опубликована.Может кому и сгодиться...
Принцип работы...

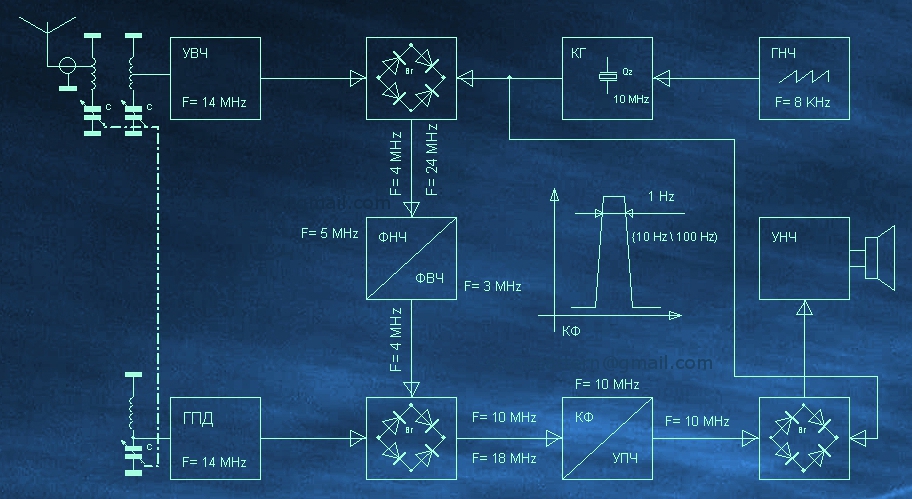

Сигнал ПЧ частотой 10 МГц и шириной 3 кГц проходит через КФ(кварцевый фильтр) с полосой 1Гц(или 10 Гц или 100Гц ) и добротностью ...э максимально возможной путем "пропихивания".При помощи генератора пилобразного напряжения (ГНЧ).Частота работы указана примерная.В таком варианте ширина полосы НЧ сигнала будет регулироваться просто изменением глубины модуляции основного генератора(10 МГц).

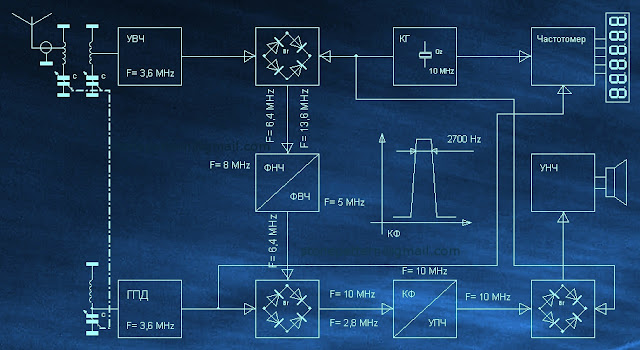

Это полная версия "транзитнощелевого" тракта.Но у нее была и более классическая версия.Просто "транзитная" до которой руки так же не дошли...
Все недостатки и достоинства такого решения очевидны из принципа действия.Частомер можно использовать еще и для стабилизации ГПД.
