"ПАУК" это аббревиатура.Расшифровать можно так.
Полупроводниковый Аналоговый Унифицированный Каскад или
Преобразователь Аналоговый Унифицированный Каскадный.
Или,добавив романтического флёра...
Пиратский Аналоговый Унифицированный Каскад(Гы).
Предназначен для преобразований:
1-РЧ в РЧ (Конвертер).
2-РЧ в ПЧ (Приёмник АМ сигналов).
3-ПЧ в НЧ (Приёмник DSB\SSB).
4-НЧ в ПЧ\РЧ (Передатчик SSB\DSB).
5-УПЧ (Усиление,АРУ,формирование TX).
6-РЧ в НЧ (ППП).
В основе модуля составной транзистор T1\T3(или T2\T4).
T1 включён по схеме с ОК(Высокое Rвх,низкое Rвых,усиление по току).
T3 включён по схеме с ОБ(Низкое Rвх,высокое Rвых,усиление по напряжению).
В итоге получается элемент с...
Высоким Rвх,высоким Rвых,усилением по току,усилением по напряжению.
Добавив к нему зеркальное отражение получаем универсальную схему.
Позволяющую построить...
1-УВЧ(T1).
2-Балансный(RX) смеситель(T3\T4).
3-ГПД(T2).
или
1-УПЧ(T1).
2-Балансный(RX) смеситель(T3\T4).
3-Кварцевый генератор(T2).
или
1-УПЧ(T1\T3).
2-АРУ(T2\T4).
или
1-УВЧ(T1).
2-Балансный(TX) смеситель(T3\T4).
3-Кварцевый генератор(T2).
Примеры основных схем (для режима RX):

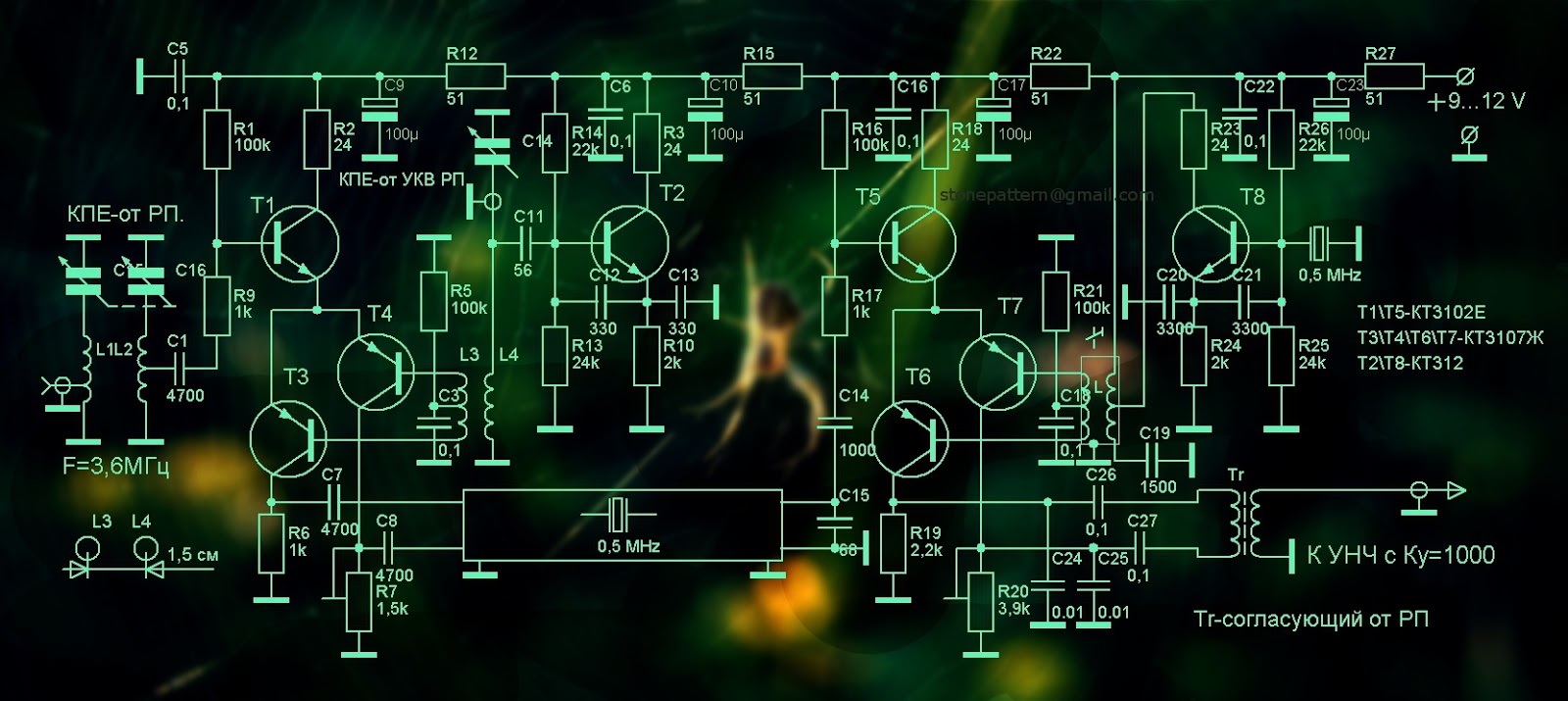

Для постройки SSB прёмника с ЭМФ (диапазон 80 метров) ,достаточно уже двух этих модулей + УНЧ на ОУ.
Изображение в исходном качестве.
Продолжение (ещё две схемы для режима TX, а также прочие на том же принципе) следует...
2-09-017 И вот последовало.Две схемки для TX.
Первая, "УПЧ-Трансформер".Это не отдельный блок как в радиостанциях и не реверсивный как в трансиверах. Т.е. "задом на перёд" тут ничего не работает.Всё как и положено.Сигнал входит с левой стороны выходит с правой.Но на входе стоит что то вроде железнодорожной стрелки.Которая в режиме приёма направляет ПЧ от RX смесителя, а при передаче от смесителя TX.При этом одновременно меняется режим работы АРУ, что в свою очередь меняет коэффициент
усиления УПЧ.В сторону уменьшения в режиме TX.
Изображение в исходном качестве.
Вторая это "Модулятор DSB-Демодулятор SSB" для ПЧ.
Изображение в исходном качестве. Обе схемы собирались только в конфигурации RX.Как SSB приёмник.В качестве УНЧ использовалась К157УД2.На том же принципе что и в схеме "Двухтактного трансивера" опубликованной в этом блоге раннее.Наушники были так же высокоомные.
Для полноты картины видимо придётся нарисовать и входную часть.
(Пошёл "чертить")
4-09-017 Ну вот,как то так...
Изображение в исходном качестве.
В общем то схем для того чтобы понять как пользоваться данным "ПАУК"-ом уже вполне предостаточно.Но со временем может ещё что то "нарисуется".
5-09-017 Хотя зачем "далеко то ходить" вот пример переделки последней схемы в DSB трансиверок.
Изображение в исходном качестве.
9-09-017 Ещё пример.Радиоприёмник для ВЧ диапазонов,10\15\20 метров.Для каждого участка
радиоэфира свой РЧ-блок (обведён пунктирной линией).
Изображение в исходном качестве.
12-09-019 Проверил данное схемное решение(см.рисунок выше,обведено пунктиром) в качестве конвертера для донгла.
7МГц в 38МГц(хотел использовать готовый фильтр от ТВ,но потери в нём оказались
большими.Потому на выходе использовался обычный,одиночный LC контур).
Кварцевый гетеродин работал на частоте 45МГц.Радиолюбителей(на дельту) принимал.Схема не оптимизировалась и собиралась как обычно,из чего попало.
Контурная катушка и катущка связи,отдельные,но поскольку шаг намотки 2..3мм
а амлитуда генератора на третьей гармонике небольшая,пришлось одну(катущку)
"вложить" в другую.
Полупроводниковый Аналоговый Унифицированный Каскад или
Преобразователь Аналоговый Унифицированный Каскадный.
Или,добавив романтического флёра...
Пиратский Аналоговый Унифицированный Каскад(Гы).
Предназначен для преобразований:
1-РЧ в РЧ (Конвертер).
2-РЧ в ПЧ (Приёмник АМ сигналов).
3-ПЧ в НЧ (Приёмник DSB\SSB).
4-НЧ в ПЧ\РЧ (Передатчик SSB\DSB).
5-УПЧ (Усиление,АРУ,формирование TX).
6-РЧ в НЧ (ППП).
В основе модуля составной транзистор T1\T3(или T2\T4).
T1 включён по схеме с ОК(Высокое Rвх,низкое Rвых,усиление по току).
T3 включён по схеме с ОБ(Низкое Rвх,высокое Rвых,усиление по напряжению).
В итоге получается элемент с...
Высоким Rвх,высоким Rвых,усилением по току,усилением по напряжению.
Добавив к нему зеркальное отражение получаем универсальную схему.
Позволяющую построить...
1-УВЧ(T1).
2-Балансный(RX) смеситель(T3\T4).
3-ГПД(T2).
или
1-УПЧ(T1).
2-Балансный(RX) смеситель(T3\T4).
3-Кварцевый генератор(T2).
или
1-УПЧ(T1\T3).
2-АРУ(T2\T4).
или
1-УВЧ(T1).
2-Балансный(TX) смеситель(T3\T4).
3-Кварцевый генератор(T2).
Примеры основных схем (для режима RX):
Для постройки SSB прёмника с ЭМФ (диапазон 80 метров) ,достаточно уже двух этих модулей + УНЧ на ОУ.
Изображение в исходном качестве.
Продолжение (ещё две схемы для режима TX, а также прочие на том же принципе) следует...
2-09-017 И вот последовало.Две схемки для TX.
Первая, "УПЧ-Трансформер".Это не отдельный блок как в радиостанциях и не реверсивный как в трансиверах. Т.е. "задом на перёд" тут ничего не работает.Всё как и положено.Сигнал входит с левой стороны выходит с правой.Но на входе стоит что то вроде железнодорожной стрелки.Которая в режиме приёма направляет ПЧ от RX смесителя, а при передаче от смесителя TX.При этом одновременно меняется режим работы АРУ, что в свою очередь меняет коэффициент
усиления УПЧ.В сторону уменьшения в режиме TX.
Вторая это "Модулятор DSB-Демодулятор SSB" для ПЧ.
Для полноты картины видимо придётся нарисовать и входную часть.
(Пошёл "чертить")
4-09-017 Ну вот,как то так...
Изображение в исходном качестве.
В общем то схем для того чтобы понять как пользоваться данным "ПАУК"-ом уже вполне предостаточно.Но со временем может ещё что то "нарисуется".
5-09-017 Хотя зачем "далеко то ходить" вот пример переделки последней схемы в DSB трансиверок.
Изображение в исходном качестве.
9-09-017 Ещё пример.Радиоприёмник для ВЧ диапазонов,10\15\20 метров.Для каждого участка
радиоэфира свой РЧ-блок (обведён пунктирной линией).
Изображение в исходном качестве.
12-09-019 Проверил данное схемное решение(см.рисунок выше,обведено пунктиром) в качестве конвертера для донгла.
7МГц в 38МГц(хотел использовать готовый фильтр от ТВ,но потери в нём оказались
большими.Потому на выходе использовался обычный,одиночный LC контур).
Кварцевый гетеродин работал на частоте 45МГц.Радиолюбителей(на дельту) принимал.Схема не оптимизировалась и собиралась как обычно,из чего попало.
Контурная катушка и катущка связи,отдельные,но поскольку шаг намотки 2..3мм
а амлитуда генератора на третьей гармонике небольшая,пришлось одну(катущку)
"вложить" в другую.
