Приёмник прямого усиления.

Было это давно,в прошлом веке(90-е).Поэтому осталась только схема.Которая является компиляцией двух конструкций из журнала "Радио".
ВЧ часть-"Приёмник прямого усиления"-Радио №9\1993г\стр.19.
УНЧ-"Автодинный синхронный приёмник"-Радио №3\1994г\стр.11.
Антенны были и отсюда то же....
"Рамочная средневолновая антенна"-Радио №1\1994г\стр.19.
"Двуконтурный преселектор приёмника прямого усиления"-Радио №12\1993г\стр.12.

28-02-019 Вчера, перебирая свои тетради, случайно, наткнулся на ещё один вариант этого радиоприёмника.Сдесь роль трансформатора выполняет неправельно включённый транзистор VT9. Оказывается эффект "электронной индуктивности" всё токи был использован на практике.А я думал дальше "баловства" с LC метром и транзисторами дело не дошло(на самом деле,за неименеем в то время варикапов,искал им замену, т.е. нужна была электронная ёмкость).
(С научной точки зрения,наверное,VT9 это что то вроде источника тока,динамической нагрузки и т.д. и т.п.Ну вот они,учёные,пусть это и классифицируют....).
ФНЧ C1\R7\C11\R8\C10-не оптимизирован,ставил что было под руками.

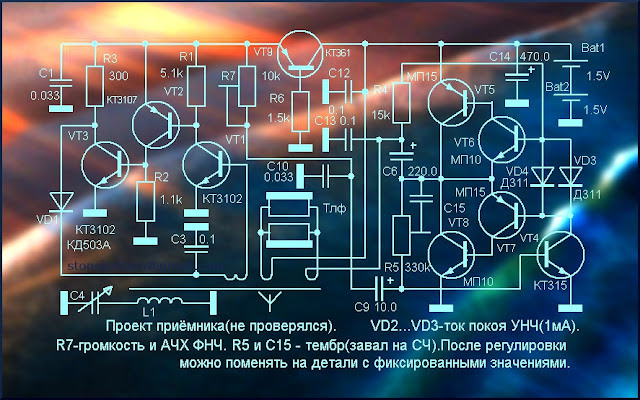

2-03-019 Если бы этот приёмник решил соберать сейчас то схема выглядела так...
               В ней, вместо динамика, использовались бы наушники(а на практике это было,ТДС-5)  А шнур,наушников, так же как и в схеме "Карманного радиоприёмника", использовался в качестве внешней антенны.Насколько это целесообразно на длинных  волнах показала бы практика,но увы вещательных передатчиков этого диапазона   больше нет.
