Радиотетрадь: DSB/AM Радиоприёмник без УНЧ.

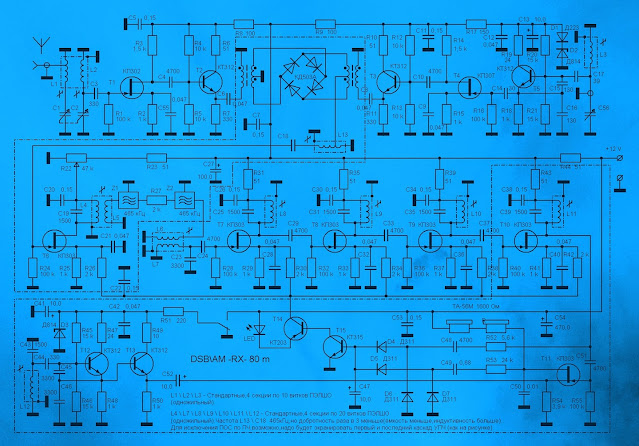

8-10-2023 Перерисовал схему...

Исходник оставлю...

Русский язык в графическом редакторе,в котором рисуются схемы, не поддерживается.Поэтому вместо KP303, D311, D814, PCH должно быть КП303, Д311, Д814, ПЧ и т.д.

ГПД. Д311 обязателен. Роль ёмкости контура выполняет коаксиальный кабель. Катушка контура
без сердечника, наматывается в навал. Тонким проводом ПЭЛ. Вместо КП307 может быть
КП303 но с ним уровень фонового шума может быть чуть больше. КПЕ от УКВ блока отечественного радиоприёмника.

УВЧ. Вместо КП302 так же может быть КП303 разница небольшая только в шуме. Ставился и КП350. Работал нормально.

Смеситель.Дроссель обязателен,заметно снижал фоновый уровень шума.Фактически это был
ещё один контур ПЧ с конденсатором 1500 пф.Но резонансная нагрузка (для такого смесителя) вроде как не очень хорошо (журнал "Радио") поэтому при перерисовки его удалил(надо будет опробывать на практике). Кольца были небольшие сдвоенные от какой то старой вычислительной техники.
Позднее ставились распиленные ферритовые трубки от катушек старых РП, В итоге получались те же кольца. Обмотка моталась обычным многожильным монтажным проводом.

УПЧ.Резистор, переменный, в цепи стока первого полевого транзистора увеличивает отношение сигнал шум. При приёме станций с большим уровнем.
Для 80 метров и обычной(не магнитной и т.п) антенне, достаточно и четырёх каскадов.Пятый нужен для 14 МГц и выше. Пъезофильтр от вещательного РП. Первоначально был один, позднее использовался и второй.Ещё ранее вместо него стоял полосовой фильтр из двух или трёх контуров.

АРУ. Двойная, по ПЧ и по НЧ.Светодиод служит индикатором уровня сигнала.

УНЧ. В данной схеме его нет. Усиленный по промежуточной частоте сигнал сразу преобразуется в звук. Происходит это, эффективно, благодаря высокоомным головным
телефонам ТА-56М (1600 Ом). Звучание получается не очень громким но вполне достаточным.
Большое усиление и АРУ поддерживают сигнал постоянно на "комфортном" уровне.Поэтому
проблем с приёмом как сильных так и слабых сигналов нет.

8-10-2023 Неинвертированные и тонированные версии схемы...

SSB. Для получения такого режима приёма применялось смещение частоты второго генератора
таким образом, чтобы мешающая боковая полоса попадала на скат их АЧХ (вот зачем нужны два фильтра).Звук при этом становился тише и приобретал неестественную окраску. Становился "сухим". Поэтому дальше экспериментов дело не пошло.

10-10-2023 И немного о конструктиве,а именно об экранировке некоторых участков схемы.Если просто то необходимо экранировать самый последний каскад УПЧ,где самая большая амплитуда,и самый первый где максимальная чувствительность...

И Неинвертированная,в смысле графики,версия...

12-10-2023 Ну и как логическое продолжение, проект этого радиоприемника в SSB варианте с кварцевым фильтром...

Почему первый УВЧ на таком полевике?

Потому что входе экспериментов выяснилось что уровень шума с ним заметно меньше.Т.е. разница заметна даже на слух.

Хотя была версия и двухкаскадного УВЧ на обычных полевиках КП303-их.Где первый каскад точно такой же как и второй.В этом случае можно применить и ту же АРУ как и в УПЧ.Кстати об АРУ её наверное можно сделать с некой апроксимацией (какое то вот такое слово всплыло из ассоциативного ряда)) её амлитудной характеристики.А именно подобрать резисторы АРУ подключенные к истокам по определенному алгоритму.

Например для снижения уровня шума минимальное сопротивление(допустим 1 кОм) должен иметь резистор первого каскада УПЧ.Следующий за ним каскад уже 1,2 кОм и т.д.

11-04-2024 Фото корпуса.Ему больше 20 лет и это первая попытка создать такое с нуля.Публикуется с двумя целями.

1-Показать что схема данного приёмника не виртуальная.(Нарисовал и выложил в сеть).В таком виде,радио,даже успело попутешествовать,километров за 600 от дома.По возвращению правда, конструкция была разобрана.С благой целью конечно.Сделать ещё лучше,но получилось в итоге как обычно.

2-Продемонстрировать компоновку передней панели,по моему получилось неплохо.Если сделать из новых материалов."Прямыми руками".

С левой стороны,внизу,был КПЕ от двухконтурного полосового фильтра.А в верху,галетник,для переключения диапазонов.С правой стороны,в боковой стенке,был динамик.Но в итоге приёмник был всегда однодиапазоным и работал только на наушники.Как и показано в схеме.Наклейка просто заполняет пространство по центру.

Видимые дорожки на печатной плате,внутри,это от лени.Нежелании удалять то что технически не мешает работе устройства.

29-04-2024 Подредактировал схему,немного...
